一、产品结构组成

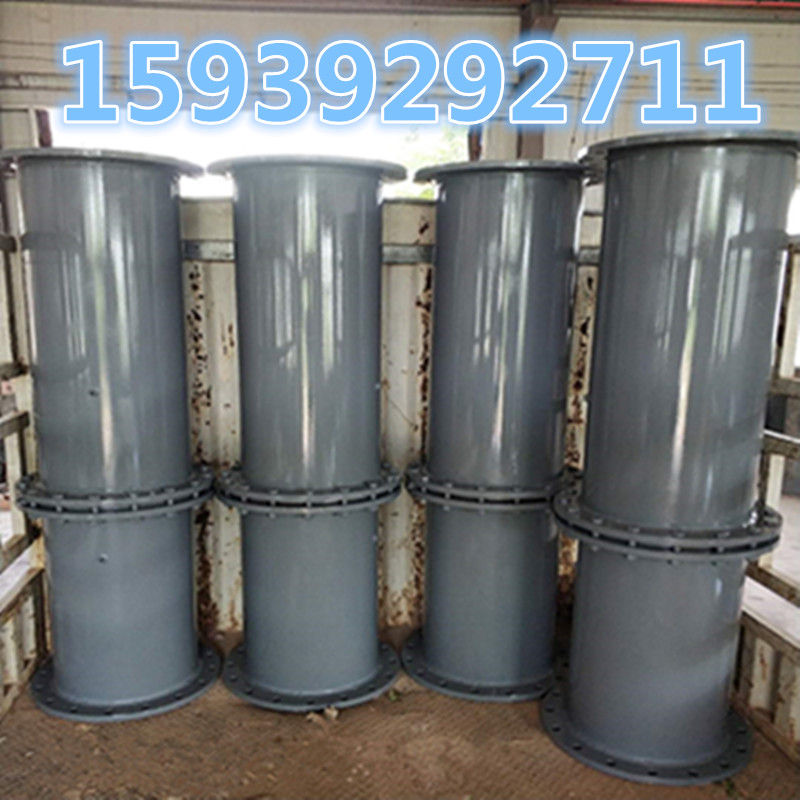

孔板流量计主要由：进流体管路、取压嘴、密封圈、连接螺栓与螺母、法兰、孔板、密封垫、出流体管路等构成。孔板是一块具有圆形开孔并相对于开孔轴线对称的圆形薄板，不同管道内径的孔板，其结构形式是几何相似的。
二、孔板流量计使用及注意事项
1、在抽放瓦斯管路中安装孔板时，孔板的孔口与管道同心，其端面与管道轴线垂直，偏心度小于2%。
2、安装孔板的管道内壁，在孔板前后距离2D（D为管道内径）范围内，不应有凸凹不平、焊缝和垫片等。
3、孔板流量计的上游（进流体端）管道直线长度≥20D,下游（出流体端）管道直线长度≤10D。
4、要经常清理孔板前后的积水和污物，孔板流量计中孔板锈蚀要更换。
5、抽放瓦斯量有较大变化时，孔板流量计的大小应根据流量大小更换相应的孔板。
三、产品技术参数
本厂生产的径距取压法孔板流量计，是煤矿抽放瓦斯计量用的节流装置，其规格齐全，安装方便，测量准确，出厂前系数均经过标准计量标定。
制造标准：GB／T 2624.2—2006
规格型号：DN15～DN1000
孔径比(β=d／D)：β=0．2—0．75
材 质：孔板为不锈钢，直管段为碳钢。
工作压力：0.6～3.2（Mpa)
注：水平连接管路长短可按照客户要求定制。
四、产品使用方法
按产品管路上箭头的指示方向安装在瓦斯抽放管路中，然后安装取压管路，将取压管和产品取压嘴连接即可。
